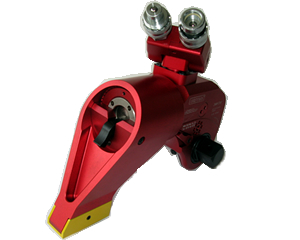

ソケットタイプ WHTW型

HOME > 取扱製品 > 油圧トルクトレンチ > ソケットタイプ WHTW型

角軸付(インパクトソケット用)
油圧トルクレンチ

特 徴

  • アルミ超合金(YH75)ボディー
  • 360°スィーベル付、360°+180°回転のユニスィーベルも選択可能
  • 新型緩み止め付カプラー
  • 圧力/トルク換算表示付 安全カバー
  • 逆回転防止爪装置
  • 360°ユニバーサル反力板
  • 使用トルクに応じた8機種をご用意
適用ボルト トルク範囲 重量
16mm~ 131Nm~50,283Nm 2.0kg~

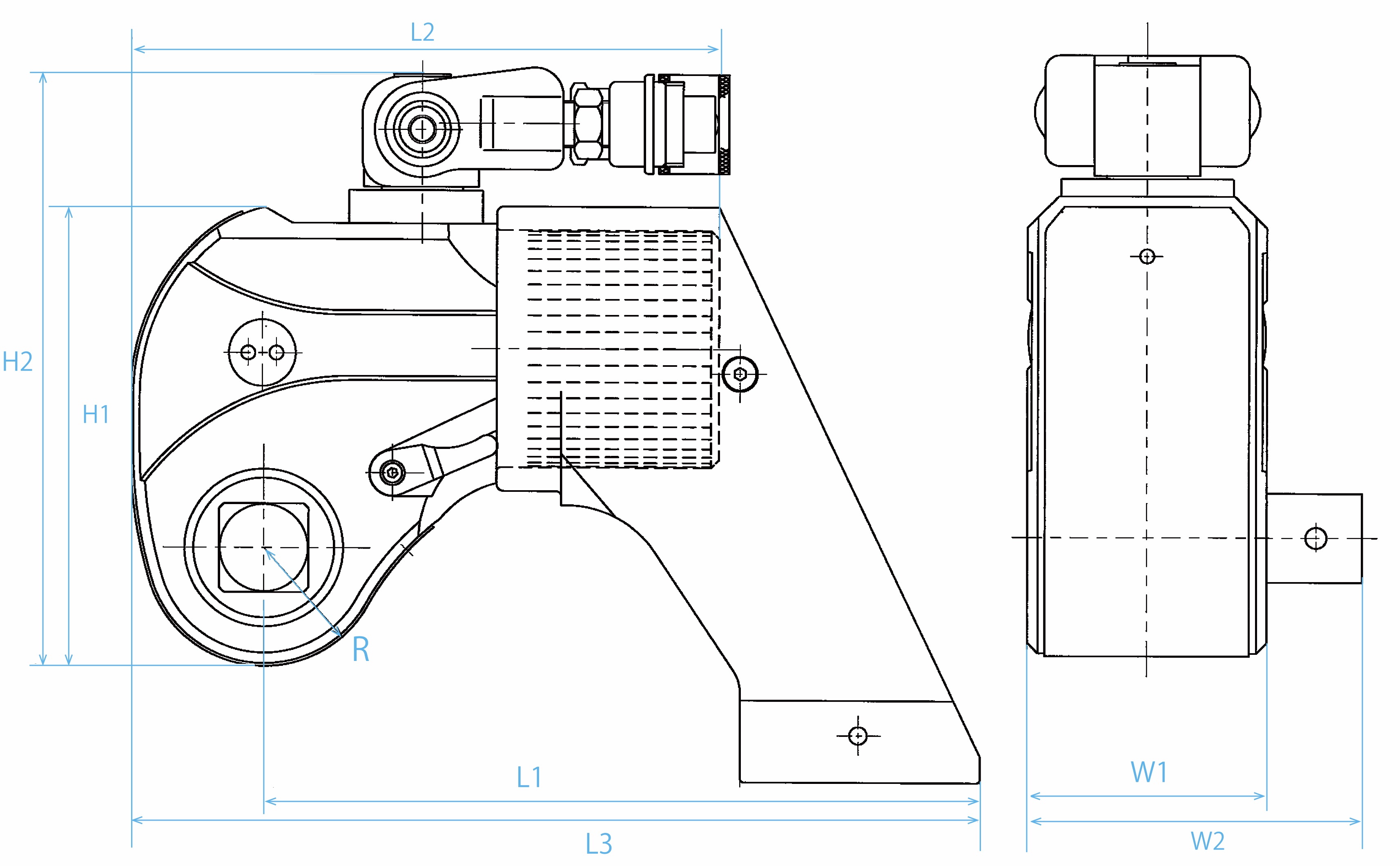

寸法

駆動軸
レンチ本体
ユニバーサル反力板

特殊形状駆動軸、ソケット付駆動軸、特殊形状反力板などの設計製作および特殊型油圧トルクレンチの製作については、ベストマ営業担当者にお問い合わせください。

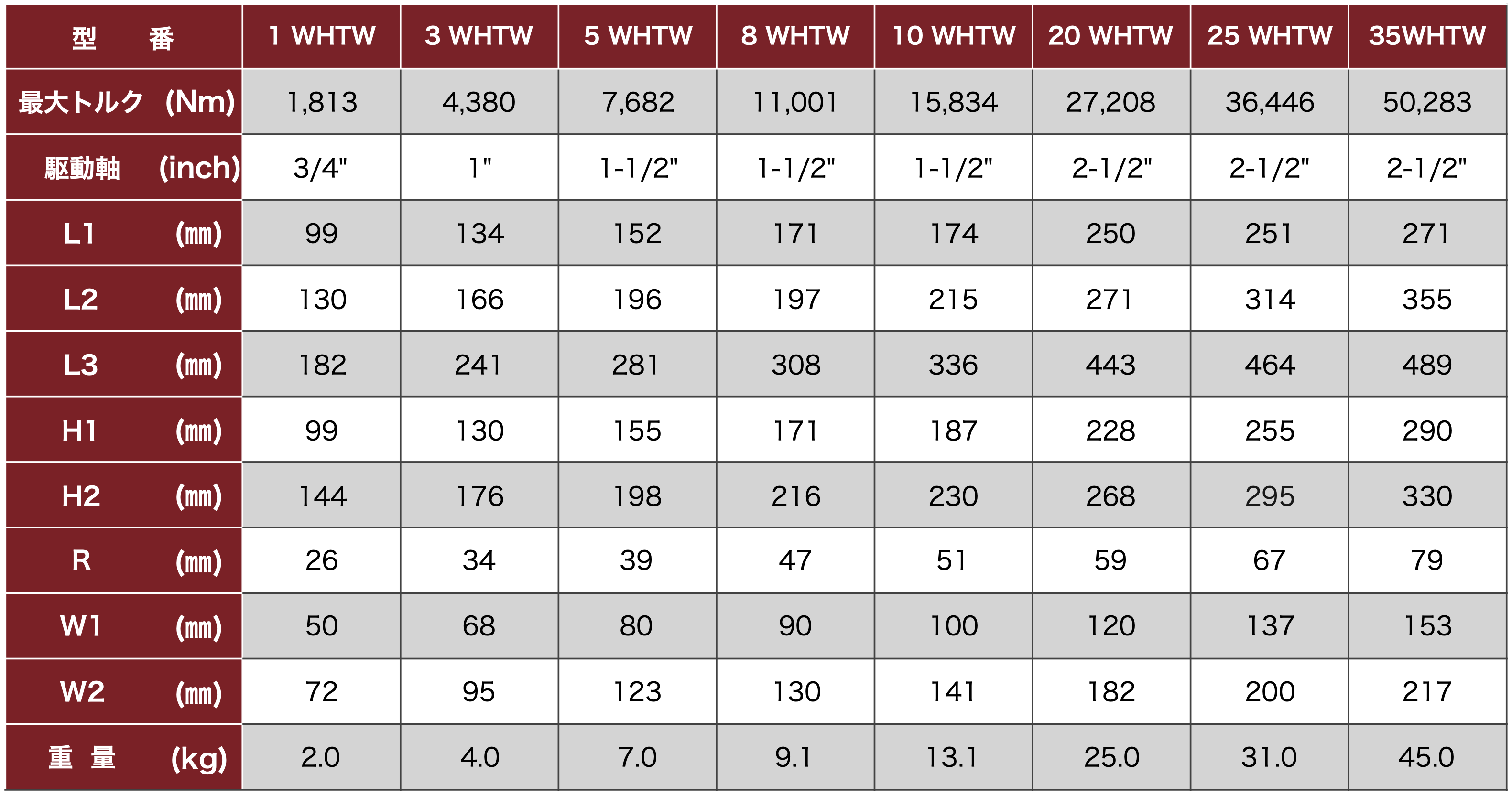

仕様

型番 1WHTW 3WHTW 5WHTW 8WHTW 10WHTW 20WHTW 25WHTW 35WHTW
トルク範囲
(Nm)
131~
1813
438~
4380
768~
7682
1100~
11001
1583~
15834
2721~
27208
3542~
36446
7320~
50283
適用ボルト
(㎜)
16~36 22~48 27~56 30~64 36~72 42~90 48~100 64~120
重量 (kg) 2 4 7 9.1 13.1 25 31 45
L1 (㎜) 130 166 196 197 215 271 314 355
L2 (㎜) 182 241 281 308 336 443 464 489
H1 (㎜) 50 68 80 90 100 120 137 153
H2 (㎜) 72 95 123 130 141 182 200 217
H3 (㎜) 99 130 155 171 187 228 255 290
H4 (㎜) 144 176 198 216 230 268 295 330
R1 (㎜) 26 34 39 47 51 59 67 79
R2 (㎜) 99 134 152 171 174 250 251 271
駆動軸 3/4″ 1” 1-1/2” 1-1/2” 1-1/2” 2-1/2” 2-1/2” 2-1/2”
